1、概述1.1公司簡介 本公司是專業從事臭氧技術研究、開發、臭氧系統設計、制造和服務的專業化國際化公司，專業生產臭氧消毒機，臭氧發生器，小型臭氧發生器，空氣凈化機，制 氧機，果蔬菜解毒機的正規生產廠家。在*飲用水處理、*中水回用處理、*化妝品容器消毒殺菌、*水產養殖增氧消毒殺菌、*家禽養殖業、*游泳池水消毒殺菌、*無菌車間、*制藥廠及食品廠消毒殺菌、*GMP認證、*食品保鮮儲藏、*果蔬農藥降解、*污水處理（醫院、食品廠、電鍍廠等工業污水及城市污水深度處理）*工業廢氣脫臭處理等方面有豐富經驗。 自創業以來，公司不論是對社會、對客戶、對員工皆秉持誠意、正心、篤實、守法的態度來經營企業，建立起一貫良好的企業形象。誠信是寶貴的無形資產，是立業之本，以誠心為 已、服務為先、顧客為尊、想顧客之所想，急顧客之所急，全心全意為顧客著想！以誠信求生存，以互惠求穩定，以聯合求發展，以創新求進步。 1.2核心技術、高性價比1.2.1高壓放電式發生器
該類臭氧發生器是使用高頻電源系統，使電場內或電場周圍的氧分子發生電化學反應，從而制造臭氧。該臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達8Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。
1.2.2采用水冷卻發生管，風冷卻電源的方式臭氧發生器工作時會產生大量的熱能，需要冷卻，否則臭氧會因高溫而邊產生邊分解。水冷型發生器冷卻效果好，工作穩定，臭氧無衰減，并能長時間連續工作。
1.2.3采用石英管放電技術石英管由于具有介電常數高、壁厚均勻、橢圓度好、耐高溫、耐潮濕等特點而最常被一些高性能的臭氧發生器使用。陶瓷板易脆裂，只適用一些小型發生器。陶瓷管的壁厚和橢圓度不易控制，容易出現放電不均勻的問題，所以使用的不多。玻璃管和搪瓷管介電常數低，耐高溫性能差，易炸裂，只有在一些低端發生器上使用。
1.3臭氧原理及工藝1.3.1工作原理 當含氧氣的氣體通過兩個電極間的放電間隙時，部分氧氣分子（O2）會被轉化為臭氧（O3）從而實現臭氧制備（見圖 1）。當高壓電極上帶有變化的高電壓時，電極之間的放電間隙處會產生微放電，氧氣分子被分解為自由態的氧原子O，部分自由態的氧原子與未分解的氧氣分子重新結合生成臭氧（O3）即 O＋O2＝O3，被稱為“電暈放電”或“無聲放電”。

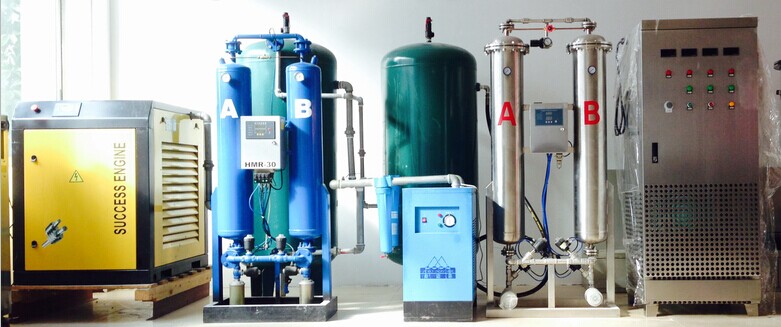

事實上施加在電極上的電能只有一部分用于制備臭氧，制備過程中同時還會產生熱量，需要通過冷卻水來有效冷卻臭氧發生模塊。臭氧制備過程受原料氣的質量和冷卻水的溫度影響比較顯著，溫度越低，臭氧制備效率越高。 1.3.2臭氧工藝流程 臭氧發生器系統組成，包括：空氣源系統、臭氧發生器主機、電源柜。

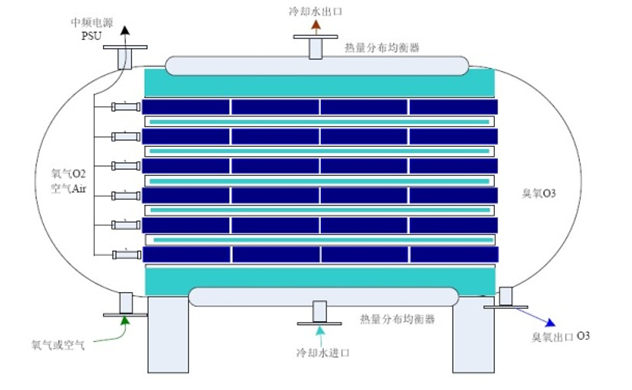

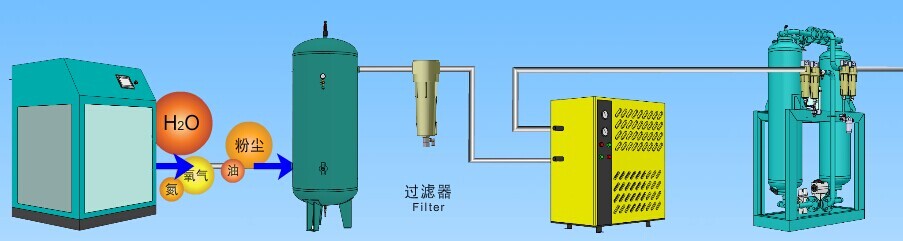

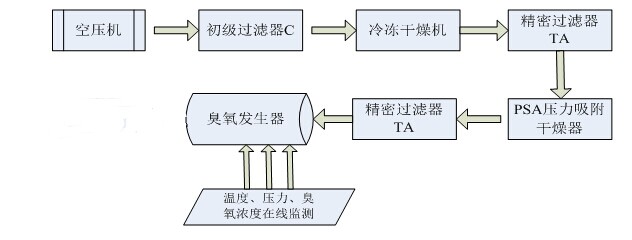

1.3.3臭氧放電室結構設計 廣州佳環公司臭氧發生器放電室內部由多根石英放電體組成多個分單元，每組高壓電極帶有獨立的熔斷器，保證放電室整體正常、可靠、有效工作。不僅僅是為了提供高效發生臭氧量，而且是基于安全可靠、容易維護的設計思想。 1.3.4氣源處理工藝流程圖 1.4應用領域臭氧適用于各種水處理和空間領域，如： ①飲用水的消毒、脫色、除味、除有害有機物； ②游泳池用水消毒、脫色、除味、除有害有機物； ③廢水的化合物斷鏈、去COD、除味消毒、脫色； ④水產養殖消毒、凈化； ⑤空間的凈化消毒、除味； ⑥化工業中的氧化、硫化工藝。 2、系統配置及報價 2.1氧氣源 YT-2000G臭氧系統報價表序號 | 名 稱 | 型號規格 | 制造廠名 | 數量 | 單價 | 總價 | 產地 | 1 | 氣源 處理 | 螺桿空壓機 | WW-1.2-7 37KW | 申行健 | 1臺 |
|
| 上海 | 空氣儲罐 | 1000L | 斯邦達 | 1臺 |
|
| 廣州 | 氧氣儲罐 | 600L | 斯邦達 | 1臺 |
|
| 廣州 | 冷凍干燥機 | HMR-50P | 佛山豪邁爾 | 1臺 |
|
| 廣州 | 精密過濾器 | Mode060型 | 佛山豪特爾 | 4組 |
|
| 廣州 | PSA吸附式干燥機 | GJH-50P | 廣加環 | 1臺 |
|
| 廣州 | PSA制氧機 | ZL-400L | 廣加環 | 1臺 |
|
| 廣州 | 2 | 臭氧 主機 部分 | 臭氧高頻電源系統 | YT-2000G | 廣加環 | 1套 |
|
| 廣州 | 臭氧放電室系統 | GJH-FD-1 | 廣加環 | 1套 |
|
| 廣州 | 閥門、儀器儀表、管件 | 配套 | / | 1套 |
|
| 國產 | 3 | 運費及指導安裝費 |
|
| 備品備件類 |

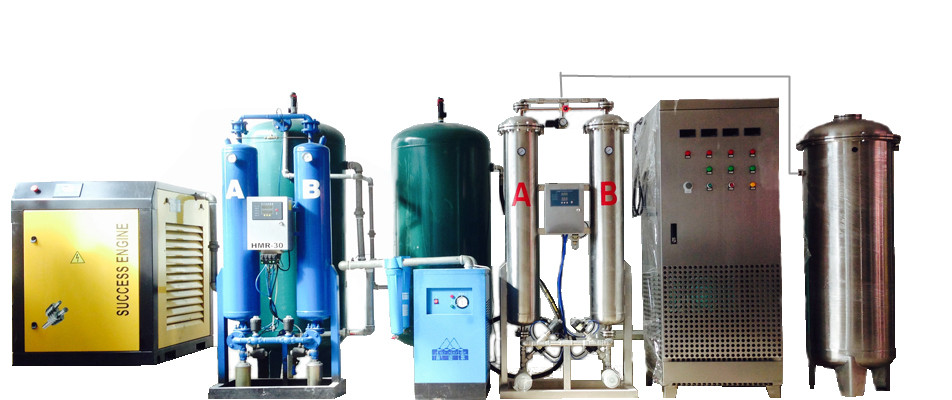

2.2空氣過濾系統及電源柜圖
3、系統技術參數3.1臭氧發生器的額定參數型號 | YT-2000G | 單位 | 臭 氧 氣 源 參 數 | 氣源類型 | 氧氣源 | 額定臭氧濃度 | 60~100 | mg/l | 額定進氣壓力 | 0.4 | MPa | 額定產量 | 2000 | g/h | 氣源氣體量 | 33-66 | m3/h | 產量調節范圍 | 10-100 | % | 進出氣體接口尺寸 | DN25 |
| 冷 卻 介 質 | 冷卻水用量 | 1-2 | m3/h | 額定溫度 | 20 | °C | 進出口溫升 | 3 | °C | 進出水接口尺寸 | DN15 |
| 高 頻 電 源 要 求 | 供電電壓 | 3×400 | VAC | 線頻率 | 50 | Hz | 供電連接 | 4×16 | mm2 | 功率因子 | 0.96 | cos | 功率消耗 | 10 | kW |
3.2環境條件要求條件要求 | NP系列 | 單位 | 操作環境溫度 | 5－40℃/24 小時平均為 35℃ | ℃ | 運輸和貯藏環境溫度 | -15－+55℃/24 小時最高溫度 70℃ | ℃ | 海 拔 | 0-3000 | m | 空氣 相對 濕度 | 平均空氣濕度 | ≤65 | % | 連續 60 天 | ≤75 | 偶然情況 | ≤85 | 危害性環境 | 絕對避免 |
| 振動/沖擊 | 安裝在無振動的環境中 |
| 噪聲等級(1 米) | 85 | dB(A) |
3.3安裝環境條件 安裝地點必須符合條件：環境溫度、海拔、、濕度、保護等級、振動、設備房地面平整、通風、干燥。 確保設備維護空間不低于1米，散熱不會導致房間的溫升超過允許范圍。 3.4統動力消耗YT-2000G功耗表 序號 | 設備名稱 | 總裝機功率 | 運行負荷 | 數量 | 1 | 臭氧發生器主機 | 15 | 10 | 1臺 | 2 | 空壓機 | 37 | 30 | 1臺 | 3 | 冷干機 | 0.45 | 0.45 | 1臺 | 4 | 吸附式干燥機 | 1.5 | 1.0 | 1臺 | 5 | 制氧機 | 0.05 | 0.1 | 1臺 | 6 | 單套總裝機容量合計 | 26.5 | 21.5 | / |
3.5流體及電力質量要求氣源和冷卻水操作要求 型號 |
| 單位 | 供氣 氣源 條件 要求 | 類型 | 氧氣 | 露點@1 bar abs. | ≤-65 | °C | 油含量 | ≤0.1 | ppm | 雜質顆粒物尺寸 | ≤0.01 | μm | 碳?xì)浠衔?/p> | ≤20 | ppm | 進氣壓力 | 0.3－0.6 | MPa | 運行壓力 | 0.1±0.01 | MPa | 產氣壓力 | <0.4 | MPa | 進氣溫度 | 5-40 | °C | 臭氧產量范圍，可調 | 10－100 | % | 臭氧濃度范圍，可調 | 0－100 | wt% | 冷 卻 水 介 質 | 介質類型 | 水 |
| Cl－含量 | <5 | mg/L | 進口溫度 | 4－28 | °C | PH | 6-8 |
| 電導率 | <500 | μs/cm | 總懸浮物 TSS | <50 | mg/L | 雜質顆粒尺寸 | <0.5 | mm | Fe/Mg 含量 | <0.3 | mg/L | 硬度 | <2.68 | mMol/L) | 運行壓力 | 2－6 | bar g |
4、供貨期及付款條款4.1 付款條款4.1.1付款方式 （1）30% 預付款：下單之前打定金30%為預付款； （2）70% 提貨款：發貨前付清尾款70%。 4.1.2報價有限期 報價有效期為3個月 4.2 質量保證期限質保期：發貨之日起12個月，質保期內提供免費維護，質保期過后，終身優惠提供備品備件。 4.3交貨進度及保證 本廠保證在從客戶打定金開始的45個工作日內貨發出廠。 4.4 技術資料 合同生效后賣方應將一整套技術資料與貨物一起裝箱，運交買方。 1. 設備說明及詳細清單(設備、材料表) 2. 設備安裝布置圖 3. 設備外型尺寸圖 5、技術服務及售后服務5.1 技術服務我們會組織專人以電話、傳真、郵件以及現場走訪等多種方保持與客戶的聯系，實時了解設備的運行狀況，幫助和指導客戶維護和使用設備，提醒客戶及時更換備件。讓我們的每一個客戶體會到我們的貼心服務。 （1）做到售前、售中、售后在全過程，供方按進度或合同要求配合需方現場的運行操作和維護進行技術指導，以保證設備穩定運行，達到各項技術性能指標。 （2）供方派遣技術人員到現場進行調試及運行技術指導。詳細講解圖紙、工藝流程、設備性能、操作規程、保養事項等技術問題，并可根據需方要求進行必要的示范操作；供方負責需方技術、操作、維修人員的技術培訓。 （3）質保期內出現質量問題供方無償進行維修或更換部件（易損件除外）；保修期滿后終生維修，維修更換只收零部件材料費。 5.2 現場服務及人員培訓為了保證設備的安裝、調試順利，供貨商派經驗豐富的技術人員按照進度到施工現場參加指導設備的開箱驗收、指導安裝、調試和試運工作及技術服務，用戶應提供現場工作便利條件。免費對需方操作人員和維修保養人員進行技術培訓，逐漸擔負起主要維護工作。 5.3 售后承諾 我們至力提供適合您的臭氧發生器，提供完善的售后服務。 24小時售后服務電話：18520310040廖先生 臭氧發生器,臭氧發生器廠家,廣州臭氧發生器 |
